一、核心定义：什么是耦合电感？
核心定义
耦合电感（也叫互感电感、磁耦合电感），是基于电磁互感原理，将两个或多个独立绕组绕制在同一闭合磁芯上，使绕组之间产生磁通量相互耦合、能量双向传递的专用电感元件。

通俗理解
*传统电感是 “单个线圈 + 磁芯” 的独立工作模式。
*耦合电感是 “多个线圈共享同一个磁芯”，线圈之间通过磁场互相影响、协同工作，实现性能突破。


二、工作原理：电磁互感的奥秘
核心原理：法拉第电磁感应定律与互感效应

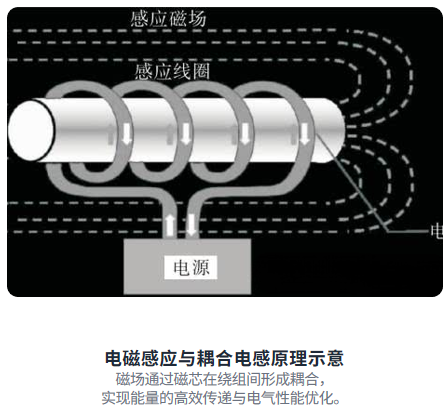

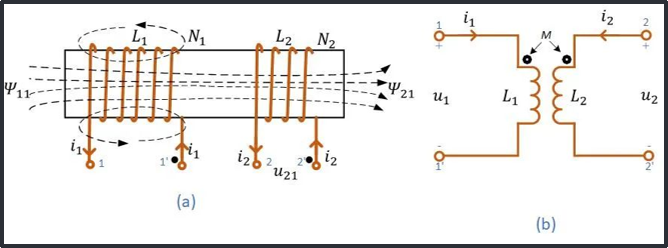

1.当一个绕组（初级）通入交变电流时，会在磁芯中产生交变磁通量。
2.该磁通量同时穿过其他绕组（次级），并在次级绕组上感应出电动势，实现能量传递与电气联动。
3.通过控制绕组绕向（同名端），可实现同向耦合（纹波抵消）或反向耦合（瞬态响应提升）。

关键参数
*耦合系数 (k)：衡量耦合强度，k=1 为全耦合。VRM 场景中紧耦合设计的 k 值通常≥0.95。
*互感系数 (M)：衡量互感效应强弱，决定耦合联动效果的核心物理量。
*同名端：标注绕组绕向的核心标识，直接决定了耦合极性与功能逻辑。



三、主流分类：从通用到专用

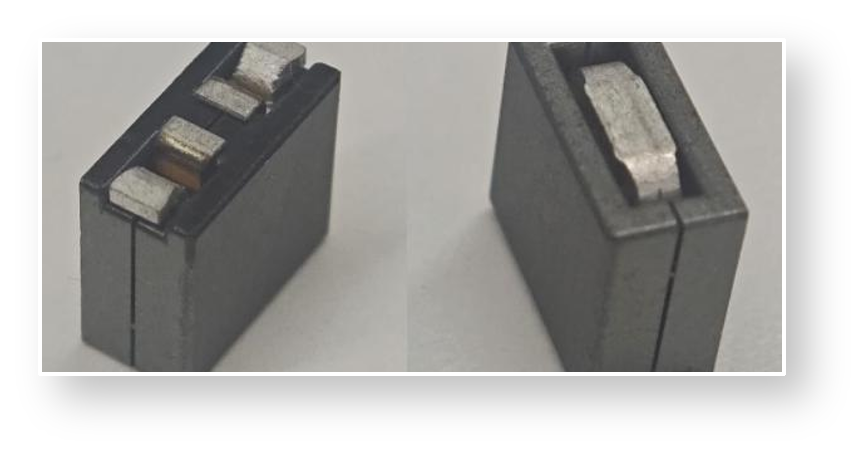

1. 多相 VRM 专用 TLVR 耦合电感
也叫跨电感稳压器耦合电感，是专为 CPU/GPU/AI 芯片多相供电设计的双绕组反向耦合电感，已成为英伟达 H100/B200、AMD MI300 等高端 AI 芯片的标准供电配置。
*结构：双绕组耦合设计，将多相供电的每一路电感都设计为带次级绕组的耦合结构，通过磁路紧密连接。
*功能：次级闭环响应，所有次级绕组串联形成闭环，实现 “一相触发、全相响应” 的同步效果。
*优势：突破性能瓶颈，彻底解决传统多相供电响应滞后问题，大幅提升瞬态响应速度。

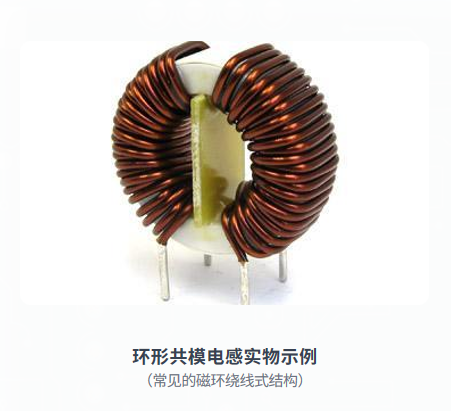

2. 共模耦合电感（共模电感）
最通用的耦合电感品类，采用同向双绕组设计，主要用于抑制电路中的共模噪声，主打 EMI 电磁干扰滤波功能，是各类电子设备的 “防噪卫士”。
*核心功能：精准抑制电源 / 信号线上的共模噪声，同时对设备正常的差模信号传输无任何负面影响。
*典型应用：广泛应用于 USB、CAN、以太网及电源接口，是消费电子、汽车电子、工业控制设备中的标准配置。

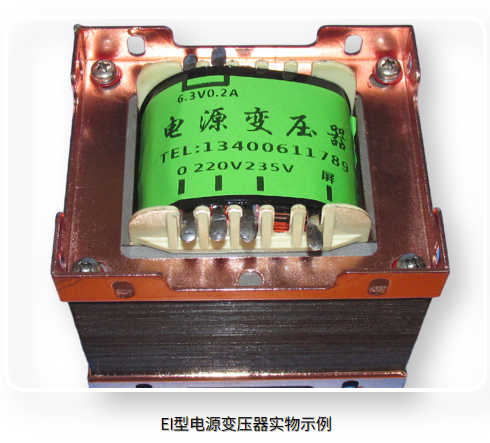

3. 隔离型耦合电感（电源变压器）
多用于隔离型 DC-DC 电源、车载 OBC、光伏储能等场景，通过绕组匝数比实现电压变换与输入输出电气隔离，是电源电路中的关键基础元件。
*核心功能：实现电压升高或降低变换，同时提供严格的输入与输出电气隔离。
*关键优势：在高效传输能量的同时，有效阻隔故障电流，兼顾了效率与安全防护双重需求。

4. 升降压拓扑专用耦合电感
多用于 SEPIC、Cuk、Zeta 等升降压电路，通过耦合设计简化电路结构，降低纹波，提升功率密度，是解决复杂电源变换需求的关键磁性元件。
*核心功能：大幅简化升降压电路拓扑，有效抑制电压电流纹波，优化 EMI 性能。
*典型应用：广泛应用于工业自动化电源、新能源充放电设备及车载电子系统。

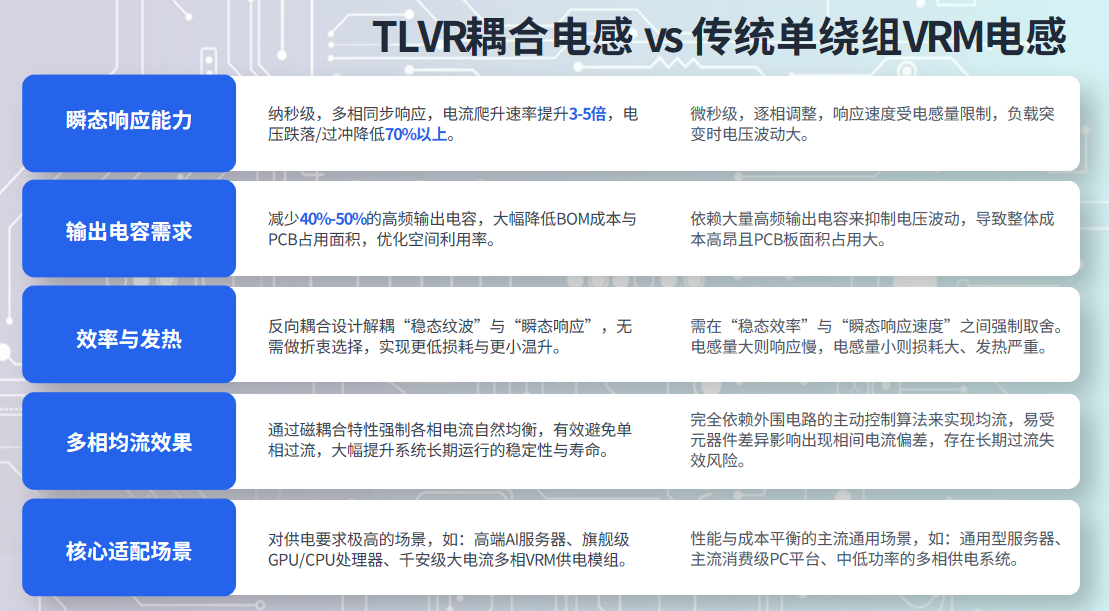

四、性能对比：TLVR 耦合电感 vs 传统单绕组 VRM 电感

五、核心优势：为何选择耦合电感？
1.高集成度：单个磁芯集成多绕组，替代多个分立电感，缩小体积，提升功率密度。
2.性能破局：同时实现 “低稳态纹波” 和 “快瞬态响应”，打破传统电感性能权衡瓶颈。
3.安全防护：实现输入输出电气隔离，提升抗电磁干扰能力，增强用电安全。
4.纹波抵消：合理设计耦合极性，实现相间电流纹波抵消，降低滤波成本与设计压力。
VRM 场景专属优势
1.完美适配大电流突变：纳秒级、千安级瞬时电流下全相同步爬升，解决传统电感响应滞后，保障芯片算力。
2.系统级降本增效：减少约 50% 输出电容，降低 PCB 布局难度，提升转换效率，降低数据中心 PUE。
3.适配严苛工况：一体化磁芯易实现高密封、防潮、耐腐蚀，适配浸没式 / 冷板式液冷环境。

六、应用场景：无处不在的耦合

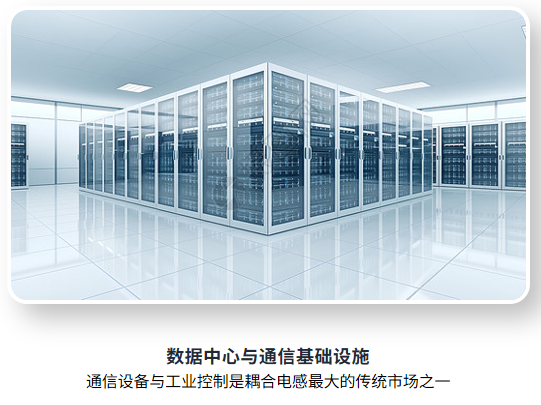

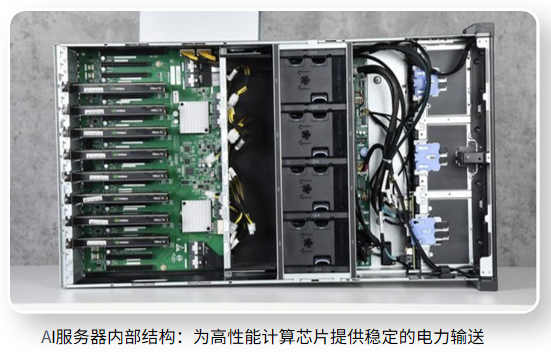

1. 核心增量场景：AI 服务器 / 智算数据中心
*单台 8 卡 AI 服务器：150-180 颗（TLVR耦合电感用量）
*单机柜用量：2000 + 颗（高密度算力集群部署）
作为高端GPU供电的标配核心器件，耦合电感凭借优异的高频特性与电流支撑能力，成为AI算力爆发周期下，需求确定性最高、增长最快的被动元器件之一。

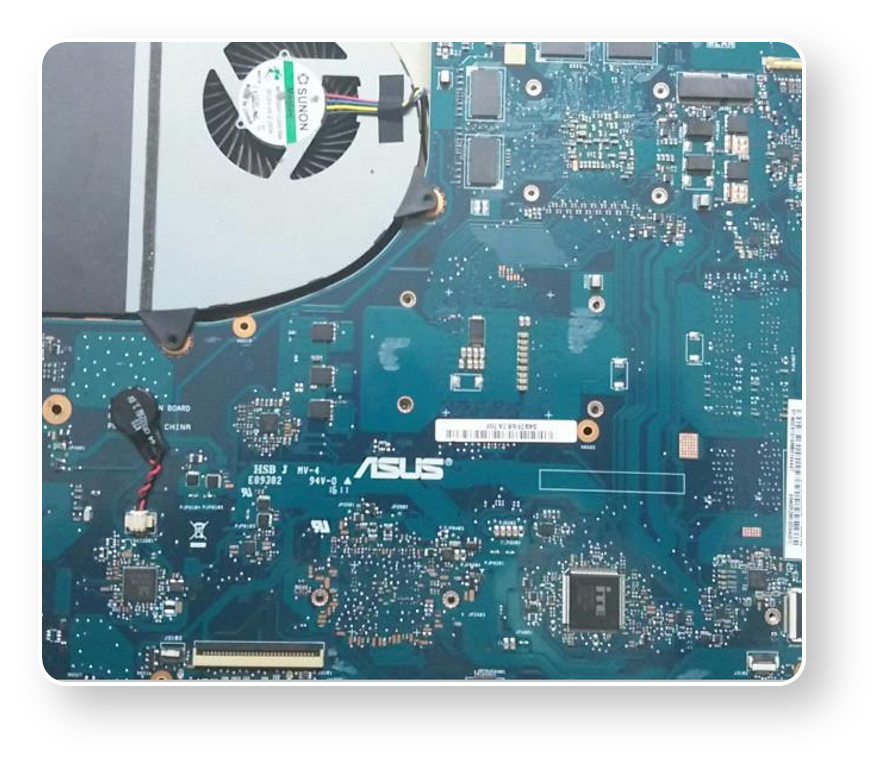

2. 存量基本盘场景：通用服务器 / 高端 PC / 工作站 / AI PC
为旗舰级CPU、GPU及NPU提供高效的多相供电回路支持。在高端游戏本与新一代AI PC中，单台设备的电感用量通常可达10-20 颗。这不仅能大幅提升瞬时电流响应与供电转换效率，还能有效降低纹波噪声，保障整机在极限算力下的运行稳定性与寿命。

3. 高景气新兴场景：汽车电子

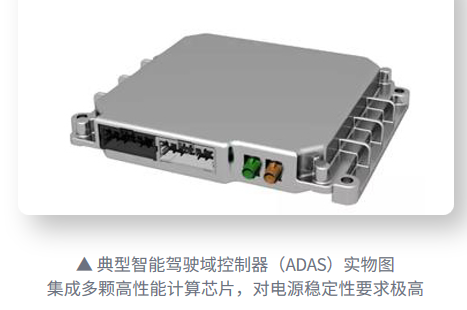

随着汽车智能化与电动化的快速发展，耦合电感已成为智能驾驶域控制器、座舱域控及车载高算力平台中，为核心AI芯片提供稳定电源的关键被动元件。
单车电感用量高达10-20 颗，且必须通过严苛的 AEC-Q200 车规级认证，在宽温（-40℃~125℃）、抗机械振动、耐湿热及长期使用寿命等维度均有着极高的可靠性要求。

4. 通用稳定场景：通信、工业与新能源
在通信、工业控制和新能源这些技术成熟的领域，耦合电感是不可或缺的关键基础元件。
包括5G/6G基站的基带芯片与电源模块供电、工业自动化设备中的计算机与电源、以及光伏与储能逆变器内部的DC-DC转换与高速接口滤波电路。这些领域对产品的质量和可靠性要求极高，且市场存量大，是耦合电感厂商的“压舱石”业务。

七、选型参数：如何选择合适的产品？
1.耦合系数 k：决定绕组间耦合强度，TLVR高端场景需≥0.95，保障多相联动响应效果。
2.饱和电流 Isat：大电流工况下不磁饱和的能力，高端AI服务器场景要求≥60A。
3.直流电阻 DCR：直接影响产品发热与转换效率，越低越好，高端VRM场景要求≤0.3mΩ。
4.绕组电感量与匹配度：初级/次级电感的一致性，直接影响多相均流效果，偏差需控制在±5%以内。
5.环境可靠性：液冷场景需支持-55℃~150℃宽温工作，具备防潮、耐腐蚀、抗振动能力。
6.资质认证：车规产品需通过AEC-Q200认证，全系列产品需符合UL/ROHS国际标准。
