在电子电路设计与产品研发中，元件参数是保障性能、稳定性与兼容性的核心依据。为帮助工程师、合作伙伴与客户清晰理解关键技术指标，本文系统梳理电感元件相关的电感、信号传输、电磁兼容、可靠性测试等核心术语与规范，覆盖原理、定义、单位、应用要点及行业标准，为产品研发、电路设计、选型与测试提供权威参考。
一、电感核心参数规格
1. 电感
电感是一种能存储磁场能量的被动电子元件，其核心特性是当通过它的电流发生变化时，会在自身线圈中感应出阻碍电流变化的电动势。电感的本质是 “阻碍电流变化”，而非阻碍电流本身。它对恒定直流的阻碍很小，但对交流或变化的电流阻碍作用明显。电感通常由绝缘导线绕制的线圈构成，部分电感会在线圈内加入磁芯来增强磁场，从而提升电感量。
2. 电感量L
电感量（L）是衡量电感储能能力的核心指标，由线圈匝数、线圈直径、绕制方式及磁芯材质与尺寸决定，与通过电流大小无关。
-
-
- 电感量通常以微亨为单位： 1毫亨(mH)=1000微亨(µH)，1微亨(µH)=1000纳亨(nH)
- 标准的电感量精度是通过字母来反映：如J±5%，K±10%，L±15%，M±20%，N±30%
直流电阻特指电感线圈在通以直流电流时所呈现的纯电阻值。它本质上是电感线圈本身的固有电阻，不包含电感的感抗成分（感抗仅在交流电路中体现）。DCR 由电感线圈的导线材质、导线截面积、导线长度以及工作温度决定。线圈越长、导线越细，DCR值越大；温度升高时，导线电阻率增大，DCR 也会随之上升。
Isat 与磁芯饱和直接挂钩，当通过电感的电流达到 Isat 时，磁芯内部磁场强度达到极限，无法再随电流增加而增强。电流超过 Isat 后，电感量会大幅衰减（通常衰减 30%，具体以规格书为准），感抗随之骤降，电感失去原有滤波、储能等功能。
电感长期稳定工作时，额定电流是电感长期稳定工作的最大允许电流，超过此值会导致性能下降或损坏。一般按照上升40℃的时候的电流值来设定规格，单位为安培（A），常用衍生单位有毫安（mA）。超过额定电流会导致两个问题：一是 ESR 产生的热量骤增，可能烧毁线圈；二是磁芯饱和，电感量大幅下降。
6. Q值（品质因子）
衡量电感损耗大小的指标，等于电感的感抗与等效串联电阻（ESR）的比值。 品质因数（Quality Factor, Q 值）
定义：衡量电感损耗大小的指标，等于电感的感抗与等效串联电阻（ESR）的比值。Q 值越高，说明电感存储能量的能力越强，能量损耗越小，工作效率越高；反之则损耗大、效率低。高频应用中对 Q 值要求更高，低 Q 值会导致信号衰减和发热。
公式：Q =2πfL / ESR。
ESR 是评估电感实际性能的核心参数，直接影响能量损耗和电路稳定性,电感所有交流、直流损耗等效为串联在电感两端的总电阻值。
构成成分：主要包含三部分 —— 直流电阻（DCR，线圈导线固有电阻）、交流损耗电阻（磁芯损耗、趋肤效应损耗、邻近效应损耗等），覆盖直流到交流全工作场景的损耗。
单位与测量：单位为欧姆（Ω），通常用高频阻抗分析仪测量
与 Q 值的关联：ESR 是决定电感品质因数（Q 值）的核心因素，公式为 Q = XL / ESR，ESR 越小，Q 值越高，电感能量损耗越小。
8. Z（阻抗）
阻抗是交流电路中元件对电流的总阻碍作用，综合电阻、感抗、容抗，为复数物理量，表达式为Z=R+j(XL−XC)，模值计算公式为|Z|=√[R²+(XL−XC)²]，单位为欧姆（Ω）。
阻抗是交流电路中衡量元件对电流阻碍作用的关键参数，比纯电阻更具普适性。阻抗（Impedance）是交流电路中，元件对电流的总阻碍作用，综合了电阻、感抗和容抗的影响，是一个复数物理量。
阻抗同时反映元件对电流的 “耗能” 和 “储能 - 释放” 作用，前者对应电阻（能量损耗），后者对应电抗（包括感抗 XL 和容抗 XC，仅储存和交换能量，不消耗能量）。
阻抗用符号 Z 表示，表达式为 Z = R + j (XL - XC)，单位为欧姆（Ω），实际应用中常关注阻抗的模值（|Z|），计算公式为 | Z| = √[R² + (X_L - X_C)²]。
9. 自谐频率SRF
自谐频率 SRF是指电感自身的电感量与分布电容发生串联谐振时的频率，超过此频率电感会失去感性特性，是电感高频应用中的关键参数。电感线圈存在固有分布电容（导线间、线圈与磁芯间的寄生电容），该电容与电感量构成串联谐振回路，当交流信号频率达到 SRF 时，回路发生谐振。频率低于 SRF 时，电感呈现感性（感抗主导）；高于 SRF 时，分布电容的容抗主导，电感整体呈现容性，失去原有电感功能。
二、信号传输核心术语
1. 单端信号
单端信号是通过一根信号线传输，以地平面作为参考基准的信号形式，信号的有效信息由信号线与地之间的电压差体现。仅需一根信号线 + 一根接地线，信号电流从信号线流出，经负载后通过地线返回信号源，构成完整回路。信号电压以地为参考（V_signal = V_line - V_ground），地线既是回流路径，也是信号的参考基准。结构简单，仅承载单一极性的信号，无对称的反向信号，是最基础的信号传输模式。
2. 差分信号
由两根信号线传输，两根线上的信号幅值相等、极性相反（即一根为 V，另一根为 - V），信号的有效信息通过两根线的电压差值体现（V_diff = V+ - V-）。传输过程中，外界干扰会以共模形式叠加在两根线上，差分电路可通过 “减法运算” 抵消干扰，抗干扰能力极强。无需依赖地平面作为参考，信号传输更稳定，适合长距离、高速率传输（如 USB、HDMI、以太网信号）。
3. 共模信号
共模信号由两根信号线传输，但两根线上的信号幅值相等、极性相同（即两根线均为 V_common），信号以两根线与地平面的共地电压为参考。共模信号多为外界干扰信号（如电磁辐射、电源噪声），会同时影响两根信号线，是电路中需要抑制的干扰信号。差分电路对共模信号具有抑制作用（抑制能力用共模抑制比 CMRR 衡量），可通过共模电感、差分放大等方式削弱其影响。
三、信号传输性能指标
1. 插入损耗
插入损耗是指信号通过某一元件后，输出端功率（或电压）相对输入端的衰减程度，通常用分贝（dB）表示，数值越大说明信号损耗越严重。反映元件对信号能量的吸收、反射或泄漏导致的功率损失，是评估元件信号传输效率的关键参数。
核心公式：IL(dB)=10×log₁₀(Pin/Pout)，例如 IL=3dB 表示信号功率衰减一半，IL=20dB 表示信号功率衰减至原有的 1%。
2. 回波损耗
回波损耗是指信号在传输过程中，因阻抗不匹配导致部分信号被反射回信号源的能量损耗程度，通常用分贝（dB）表示，数值越大说明反射越弱，阻抗匹配越好。
当信号通过传输线或元件时，若输入端与输出端（或传输线特性阻抗）不匹配，部分信号能量会被反射，回波损耗就是衡量这部分反射能量的指标。
核心公式：RL(dB)=10×log₁₀(Pin/Pr)，RL 为正值，数值越大反射越弱：例如 RL=10dB 表示反射功率仅为入射功率的 1/10，RL=20dB 表示反射功率为入射功率的 1/100。
四、电磁兼容（EMC）相关术语
1. 电磁干扰EMI
电磁干扰是指设备或环境中电磁能量的不期望传播，导致其他电子设备性能下降、信号失真甚至故障的现象，分为传导干扰和辐射干扰两类。EMI 是电磁能量的 “无序传播”，源于设备内部的电流变化（如开关电源、高频信号）或外部环境的电磁辐射（如电网噪声、无线电信号）。
干扰路径：主要通过两种方式传播 —— 传导干扰（沿电源线、信号线等导体传播）和辐射干扰（以电磁波形式向空间辐射传播）。
2. 电磁兼容EMC
电磁兼容是指电子设备在预期电磁环境中，既能正常工作（抗干扰），又不会对其他设备产生过度电磁干扰的能力，包含 “不干扰他人、不受他人干扰” 两大核心维度。
EMC 是设备的一种 “电磁环境适应能力”，并非单一参数，而是综合性能指标，需同时满足 “干扰发射” 和 “电磁敏感度” 两类要求。
核心构成：EMC 包含两个关键方向，二者共同决定设备的电磁兼容性能：
电磁干扰（EMI）：设备自身产生的电磁能量对外传播的程度，需控制在允许范围（不干扰其他设备）；
电磁敏感度（EMS）：设备抵抗外部电磁干扰的能力，需能在规定干扰环境中正常工作（不受其他设备干扰）。
3. 电磁敏感度EMS
电磁敏感度（EMS）是指电子设备或系统在受到外部电磁干扰时，保持自身正常工作性能不下降、不出现故障的能力，数值越低表示设备越容易被干扰，抗干扰能力越弱。
EMS 是设备的 “抗干扰阈值”，反映设备对外部电磁能量的耐受程度，是 EMC 两大核心维度之一（对应 “不受他人干扰” 的要求）。通常用 “干扰阈值” 描述，即设备出现性能异常时的最低干扰信号强度；阈值越高，设备抗干扰能力越强（可承受更强的外部干扰）。
五、元器件可靠性测试标准
1. ESD测试及ESD等级
ESD测试（静电放电测试）是通过模拟现实场景中静电放电现象，评估电子设备抗干扰及耐受能力的电磁兼容性测试。该测试主要采用人体模型（HBM）、带电器件模型（CDM）和机器模型（MM）三种放电模型.

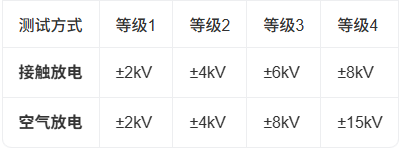

ESD测试等级是根据IEC 61000-4-2和GB/T 17626.2标准，ESD测试分为四个严酷度等级，电压越高，对设备的考验越严峻：
-
-
- 等级1-2：适用于一般办公或家庭环境的消费类电子产品。
- 等级3：常见于工业控制、轨道交通等对可靠性要求较高的设备。
- 等级4：用于电力、医疗、汽车电子等高可靠性领域，尤其是汽车电子需满足 ISO 10605 标准，空气放电可达±15kV。
2. 湿敏等级（MSL）

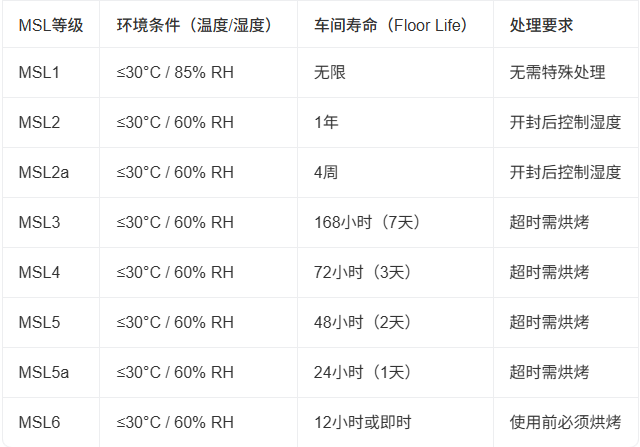

湿敏等级（Moisture Sensitivity Level，简称MSL）是用于衡量电子元器件对潮湿环境敏感程度的分级标准，主要用于防止器件在回流焊高温过程中因内部吸湿而发生“爆米花效应”——即封装开裂、分层或内部损伤。该等级依据IPC/JEDEC J-STD-020标准制定，共分为8个级别（MSL1至MSL6，含2a、5a等细分等级），数字越大，表示器件对湿度越敏感，管控要求也越严格。
3. 盐雾等级
盐雾等级是评估材料或产品在盐雾环境中耐腐蚀性能的重要指标，通常通过标准化的盐雾试验来测定。目前行业内普遍采用10级制作为主要评价体系，等级从10到1，数值越高表示耐腐蚀性能越好。
以下是常见的盐雾测试等级划分标准（基于缺陷面积和外观变化）：
-
-
- 10级：无缺陷，试样表面无任何变化，外观评级A
- 9级：缺陷面积≤ 0.1%，轻微至中度变色，外观评级B
- 8级：缺陷面积0.1%~0.25%，严重变色或极轻微腐蚀物，外观评级C
- 7级：缺陷面积0.25%~0.5%，严重失光或出现极轻微腐蚀产物，外观评级D
- 6级：缺陷面积0.5%~1.0%，局部有薄层腐蚀产物或点蚀，外观评级E
- 5级：缺陷面积1.0%~2.5%，腐蚀产物或点蚀遍布整个表面，外观评级F
- 4级：缺陷面积2.5%~5%，表面有厚的腐蚀层或点蚀，外观评级G
- 3级：缺陷面积5%~10%，有非常厚的腐蚀层并伴有深点蚀，外观评级H
- 2级：缺陷面积10%~25%，基体金属开始腐蚀，外观评级I
- 1级：缺陷面积25%~50%，属于严重腐蚀现象
4. BDV测试
BDV（Breakdown Voltage，击穿电压）测试是评估电感、变压器等电子元件绝缘性能的核心手段，用于验证其在高压瞬态冲击下是否会发生绝缘失效，确保在极端工况下的安全可靠。BDV（Breakdown Voltage，击穿电压）测试是评估电感、变压器等电子元件绝缘性能的核心手段，用于验证其在高压瞬态冲击下是否会发生绝缘失效，确保在极端工况下的安全可靠。
