一、PoC技术应用背景
随着汽车电子电气架构向区域化、集中式演进，ADAS 与自动驾驶带动摄像头、激光雷达等感知设备爆发式增长，传统多缆布线导致线束臃肿、故障率高，PoC 单缆整合成为主流选择。以及智能机器人、医疗内窥镜、智能安防等场景，均需解决空间受限、长距离传输、布线复杂等痛点，PoC 技术提供了高效解决方案。
PoC（Power over Coax，同轴供电）技术是单根同轴电缆整合直流供电与高速信号传输的系统方案，核心解决传统 “电 / 信分离布线” 的冗余与低效问题，适配智能化场景对轻量化、高集成、高可靠的核心需求。
二、什么是PoC？

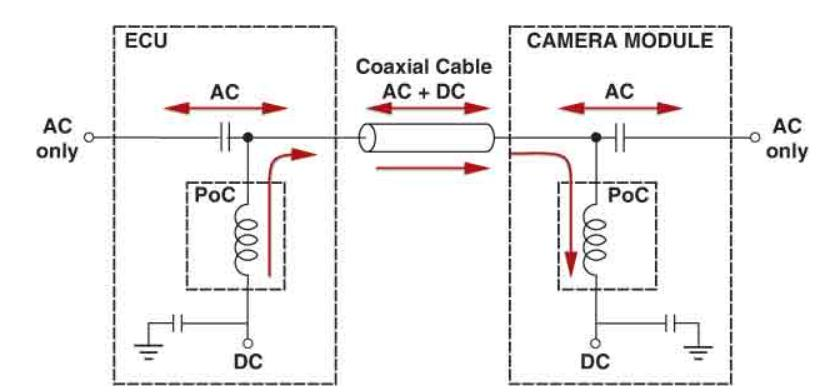

POC 电感全称 Power over Coax（同轴供电）电感，是同轴供电（PoC）系统的核心无源器件，核心作用是分离同轴线缆中的直流电源与高频通信信号，允许直流顺畅通过、阻隔高频信号（通常覆盖几 MHz 至数 GHz），保障供电纯净与信号完整性。它是 PoC 系统中 Bias-T 偏置电路的关键组成部分。
三、PoC电感作用
对直流（DC）呈现低阻抗（低 DCR），让电源高效传输；对高频交流（AC，如视频 / 控制信号）呈现高阻抗（通常≥1kΩ），阻止信号串入电源网络，避免信噪比下降与误码。
抑制电源线上的电磁干扰（EMI），防止噪声耦合到高速通信通道，保护 SerDes芯片（如 GMSL、FPD-Link）稳定工作。
能量支撑
在电流波动时实现储能稳压，平滑电源纹波，提升系统供电稳定性与可靠性。
| PN | Ls(nH) @7.9MHz |
DCR(Ω) Max. |
Irms(mA) Typ. |
| WW181211UR10KF15‑SY00 | 100±10% | 0.13 | 1500 |
| WW181211UR22KF15‑SY00 | 220±10% | 0.16 | 1350 |
| WW181211UR27KF15‑SY00 | 270±10% | 0.3 | 1050 |
| WW181211UR33KF15‑SY00 | 330±10% | 0.46 | 1200 |
| WW181211UR39KF15‑SY00 | 390±10% | 0.51 | 1200 |
| WW181211UR47KF15‑SY00 | 470±10% | 0.62 | 1050 |
| WW181211UR56KF15‑SY00 | 560±10% | 0.44 | 850 |
| WW181211UR68KF15‑SY00 | 680±10% | 0.52 | 850 |

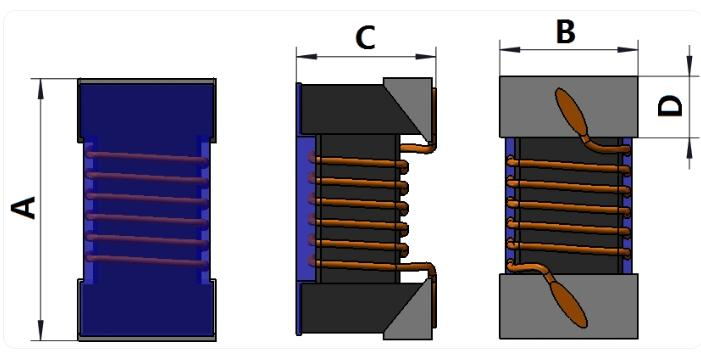

尺寸参数
| Dimensions | A | B | C | D |
| WW181211UXXXKF15‑SY00 | 1.6⁺⁰·²₋₀·₁ | 1.1±0.1 | 0.9⁺⁰·²₋₀·₁ | 0.33 Typ. |
（二）中低频段滤波—WW系列
| PN | Ls(nH) | Frequency (MHz) |
DCR(Ω) Max. |
Irms(mA) Typ. |
| WW322526U2R2MF15‑SY00 | 2.2±20% | 7.9 | 0.8 | 450 |
| WW322526U3R3MF15‑SY00 | 3.3±20% | 7.9 | 1.2 | 400 |
| WW322526U4R7MF15‑SY00 | 4.7±20% | 7.9 | 1.3 | 350 |
| WW322526U100MF15‑SY00 | 10±20% | 2.5 | 1 | 300 |
| WW322526U220MF15‑SY00 | 22±20% | 2.5 | 2.4 | 210 |
| WW322526U470MF15‑SY00 | 47±20% | 2.5 | 5.2 | 140 |

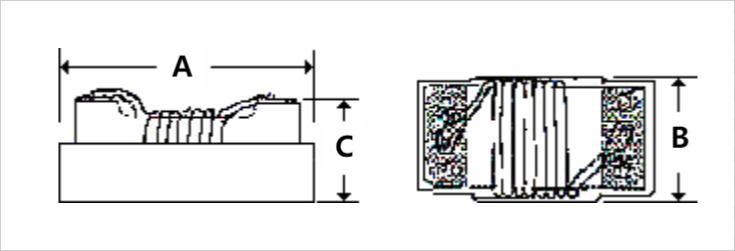

尺寸参数
| Dimensions | A Max. |
B Max. |
C Max. |
| WW322526UXXXMF15‑SY00 | 3.5 | 2.9 | 2.6 |
（三）低频段滤波—EB系列
| PN | Ls(μH) @100kHz/1V |
DCR(Ω) Typ. |
Isat(mA) Typ. |
Irms(mA) Typ. |
| EB303015X150MX01‑SY00 | 15±20% | 0.52 | 0.72 | 0.85 |
| EB404018X330MX01‑SY00 | 33±20% | 0.69 | 0.7 | 0.7 |
| EB505040X220MX01‑SY00 | 22±20% | 0.17 | 1.9 | 1.6 |
| EB404030X101MX01‑SY00 | 100±20% | 1.5 | 0.73 | 0.49 |

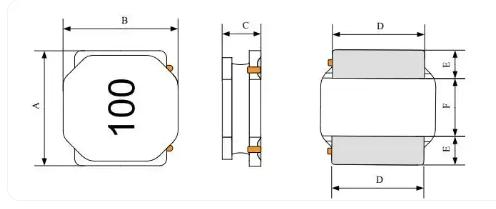

尺寸参数
| Dimensions | A | B | C | D | E | F |
| EB303015XXXXMX01‑SY00 | 3.0±0.2 | 3.0±0.2 | 1.5 Max. | 2.5±0.2 | 0.75±0.2 | 1.5±0.2 |
| EB404018XXXXMX01‑SY00 | 4.0±0.2 | 4.0±0.2 | 1.8 Max. | 3.3±0.2 | 0.95±0.2 | 2.1±0.2 |
| EB505040XXXXMX01‑SY00 | 5.0±0.2 | 5.0±0.2 | 4.0 Max. | 4.0±0.2 | 1.25±0.2 | 2.5±0.2 |
| EB404030XXXXMX01‑SY00 | 4.0±0.2 | 4.0±0.2 | 3.0 Max. | 3.3±0.2 | 0.95±0.2 | 2.1±0.2 |
